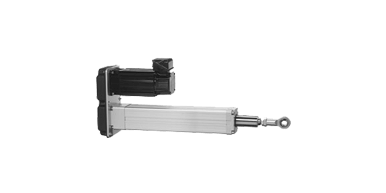

Thomson电动缸ECT-系列

全新! Thomson ECT 系列是我们精密电动缸系统里面性能最高的产品系列。 为最严苛的应用需求设计,是需要极强功能性能与长寿命周期应用的理想选择。 各种驱动控制,配件,选项及安装类型配备齐全,可适用几乎全部的应用环境。

产品详情

Thomosn电动缸ECT系列相比液压和气动同类产品,无疑是更好的选择,安装、维护与控制都更加简单。 此产品系列有两种不同尺寸,可配置交流伺服或3相交流感应电机来配合传统的Movotrak T90和T130执行器。

  • ECT-B (无刷交流伺服电机)

  • ECT-I (3 相交流感应电机)


ECT 系列规格

规格ECT90ECT130
外形尺寸(w x h) mm (in)90 x 92130 x130
最大行程长度 mm (in)15002000
空载速度 mm/s (in/s)16002000
负载能力N (lbs)2000038000
电机类型B43, B53 AC Servo
IEC90 3Φ 交流感应
B53, B63交流伺服
IEC100 3相交流伺服
电机-执行器耦合平行w/皮带传动
直接驱动内联
行星齿轮内联
平行 w/皮带传动









ECT 系列特点

  • 滚珠丝杠驱动

  • 25/32/40 mm 丝杠直径

  • 10/20/32/40 mm 丝杆选项

  • 100% 占空比运行

  • 0.05 mm (0.002 in) 可重复性

  • 齿隙低达 0.11 mm (0.004 in)

  • 阳极氧化挤压铝型材

  • T 形槽/螺栓用于传感器安装

  • 冲击负载及振动抑制

  • 加硬铬铁延伸管

  • IP65 防护等级

  • 单点润滑


ECT 系列选项

  • 单元 F 类型安装基脚

  • U形夹安装,带皮带传动单元

  • 可调节耳轴安装

  • 多种内螺纹、外螺纹以及球形接头适配器

  • 单元外形两边T形槽配备磁传感器选项 (N.C. 或 N.O.)

  • 可承受恶劣环境的冲洗保护
