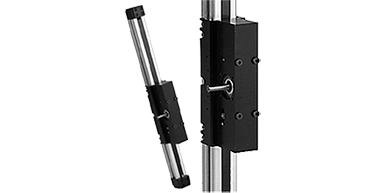

WHZ直线模组提升单元

Thomson直线提升单元WHZ系列Z轴单元特别为垂直运动设计。 垂直安装减少了总负载重量,可获得短设行程、高动态运动。

产品详情

产品规格:


技术规格 / 轴尺寸WHZ50WHZ80
导轨尺寸(宽x高):mm50 x 50 80 x 80
皮带型号 16 ATL 5 32 ATL 5
最大行程长度:mm15003000
最大行程长度:mm6.510
最大加速度:m/s24040
重复精度: ± mm 0.050.05
最大输入转速:rpm32503000
工作温度限制: °C 0到800到80
最大动态负载(Fx): N6701480
最大动态负载(Fx): N415882
最大动态负载(Fz): N7302100
最大动态负载(Mx): Nm1675
最大动态负载(My): Nm87230
最大动态负载(Mz): Nm50100
最大驱动轴力(Frd):N150500
最大驱动轴扭矩(Mta):Nm1750
皮带轮直径:mm38.263.66
轴每旋转一周行程:mm120200
重量:kg
零行程单元 每
100 mm行程 每个
驱动站箱

4.5
0.42
2.90

11.20
0.91
6.65


WHZ直线提升单元>>特点:

可安装在任意方向

带驱动

外部导向轮

皮带张紧度可调节

单滑架或双滑架


WHZ直线提升单元>>选项:

自由滑动电动滑架

长滑架

通用传动轴

同步皮带驱动

机械限位开关

轴编码器

可安装刮刷器
